低噪聲管網二次疊壓供水設備技術說明

一、技術說明

智能低噪聲管網疊壓供水設備由水泵機組、穩流調節罐、控制系統等組成，利用市政供水管網余壓進行疊壓供水，使得供水壓力達到設定壓力值，并具有限壓保護功能以避免設備進水口處產生負壓。

主要技術特點：設備采用屏蔽式穩流套技術，將水泵內置于穩流套內，并利用水流循環冷卻水泵電機，減小設備噪聲和占地面積。控制系統采用智能供水程序，根據用水情況不同壓力穩壓供水，提高設備節能效果。

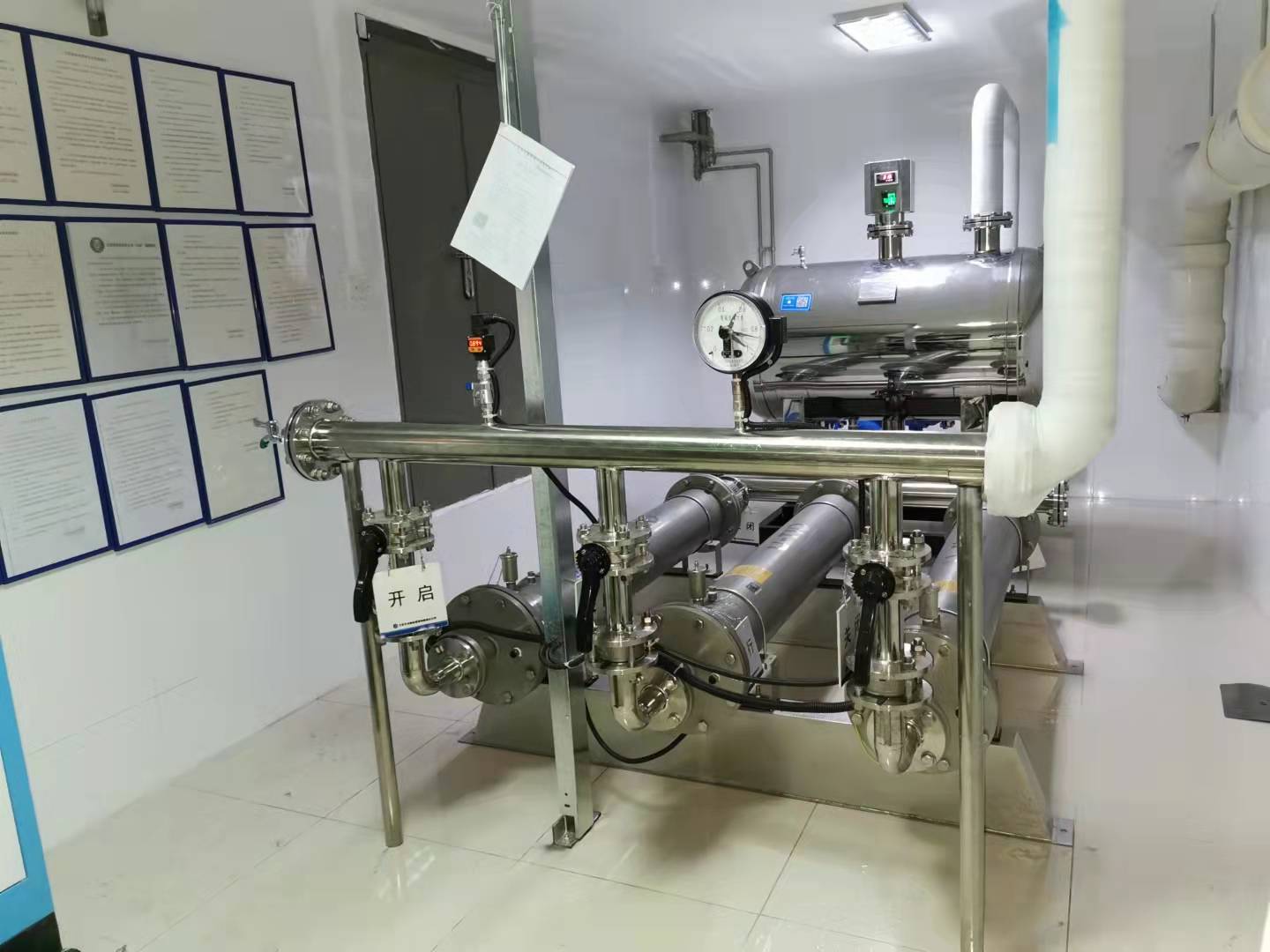

圖1 供水設備結構圖

二、主要性能指標

流量范圍：0～1000m3/h；

壓力控制范圍：0～2.5MPa；

控制電機容量（單臺）：≤185kW；

壓力調節精度：≤±0.01MPa；

噪聲：≤55dB（A）（單機功率≤4.0kW）；

電源：380（1±10%）V；

工作環境溫度：0℃～40℃。

三、適用范圍及應用條件

適用于市政管網供水量充足、水壓不達標地區管網加壓供水。

四、已應用情況

全國多個工程使用。其中，千鶴家園小區兩套設備已經運行5年，希格瑪大廈二套設備已經運行多年反映設備外形美觀、占地少、運行噪音低、技術性能穩定、自動化程度高、節能效果明顯。
