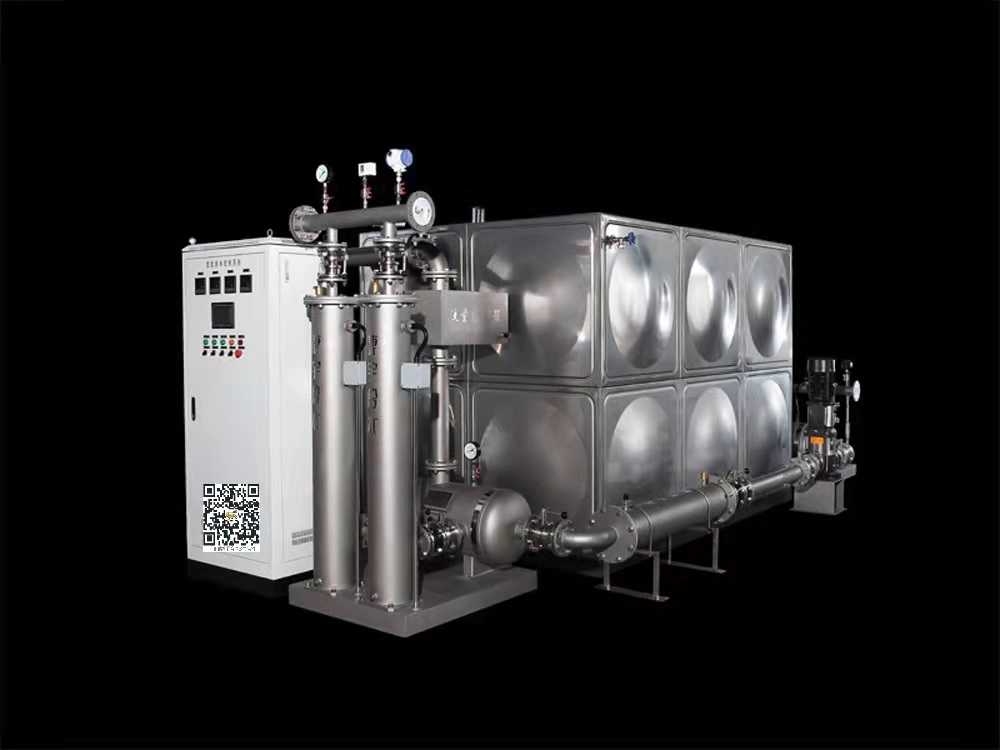

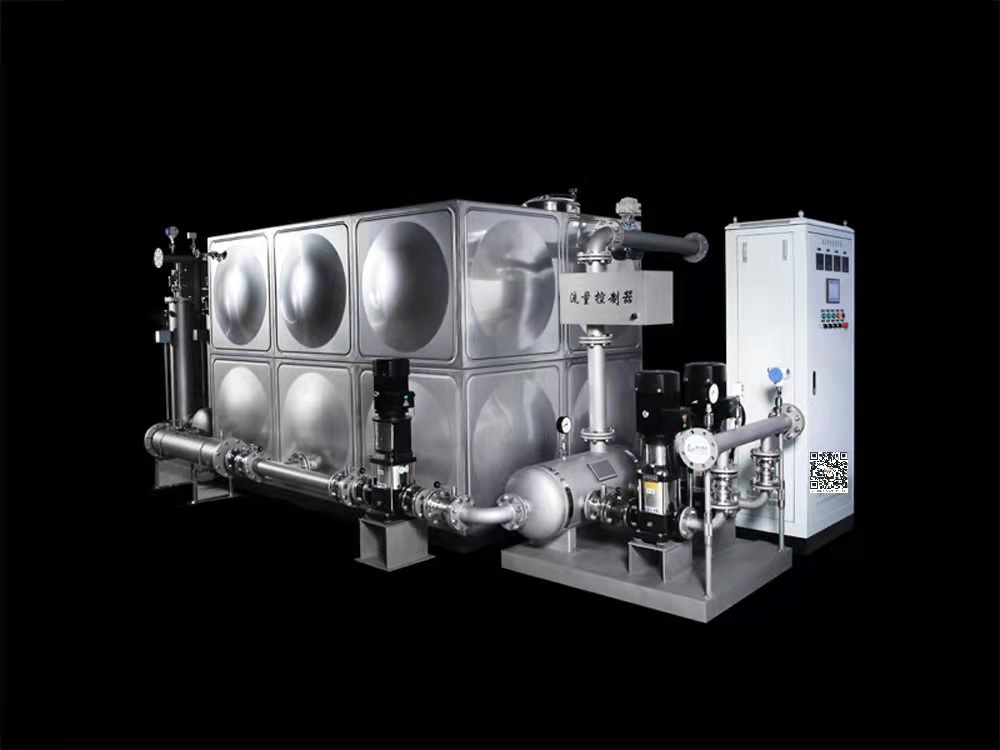

箱式無負壓供水設備

智能差量補償型箱式無負壓供水設備定義描述：
綜合水箱制作經驗和無負壓（疊壓）變頻供水設備特點開發的新產品。將無負壓（疊壓）變頻控制技術與水箱自動變頻供水技術相結合；經水泵加壓（變頻）供至用戶的給水系統。既滿足了市場上節能的需求，又確保在水壓不夠或發生停水時正常供水，實現互為補用、互為備用的功能，在實際應用中既節能又確保供水安全性。

適用條件及范圍：
① 對于供水安全性要求高，樓層在五層以上，又希望節能的賓館飯店等項目。
② 對于市政停水時要求正常供水的項目，則要求市政供水壓力及水量滿足樓宇正常用水的壓力（0.3Mpa以上）和水量（大小時用水量）。

系統設備組成：
低阻力倒流防止器、過濾器，穩流補償器、不銹鋼水箱、消毒設備、自動切換裝置、靜音管中泵機組、控制柜、管件閥門、控制儀表等；采用氬弧焊接而成；不銹鋼水箱和穩流罐選用優異食品級SUS304不銹鋼板材制造，具備造型美觀、焊接質量高、壽命長、衛生、不變形、耐腐蝕、抗沖擊等優點。水泵選用樓宇泵中的佼佼者尤孚水泵；連接部件全部采用食品級SUS304材質；控制柜變頻器采用進口ABB產品，電器元器件采用進口施耐德產品，可編程控制器采用口西門子產品。

產品特點：
① 供水穩定、高效節能、自動化程度高、清潔衛生；具有疊壓供水設備和水箱變頻供水設備的優點。設計合理、細致、外形美觀、功能優越、輔助功能顯著。

工作原理：
一般情況下，采用疊壓變頻供水；當市政給水壓力及用戶用水量不能滿足管網疊壓供水使用條件時，系統自動切換到水箱變頻供水；系統的供水管路上還裝有用于超壓保護的電接點壓力表及電動閥。水箱大小及儲水量根據用戶實際用水量通過高低水位控制系統及電動閥控制水量，通過計量工具和實際不同時間用水量變化曲線，設計每天循環次數和循環時間，確保每天12小時內讓水箱水循環一次，保證水箱水的更新。
設備在微機的控制下時刻監測市政管網和用戶管網的壓力，當壓力滿足使用要求時疊壓變頻給水；當壓力不足或停水時，切換到水箱變頻給水，實現互為備用，互為補用。設備智能化運行，無需專人職守，自來水滿足供水要求時，設備停止工作；在用戶用水量較小或無用水時，設備自動進入休眠狀態。

產品規格型號、配置說明
1、配置說明：產品分普通型配置、節能型配置、高檔型配置三種規格。
①普通型配置：低阻力倒流防止器、Y型過濾器、穩流罐、普通型水箱、消毒設備（紫外線、臭氧）、管中泵、自動切換裝置。
② 節能型配置：低阻力倒流防止器、Y型過濾器、穩流罐、普通型水箱、消毒設備（紫外線、臭氧）、多臺靜音管中泵、自動切換裝置，增加水箱及穩流罐除砂器、水箱呼吸器、流水槽等。
③高檔型配置：不銹鋼低阻力倒流防止器、不銹鋼Y型過濾器、穩流罐、潔凈型水箱、消毒設備（紫外線、臭氧）、多臺靜音管中泵、自動切換裝置、水量、電量檢測裝置、水箱液位控制裝置、節電自控軟件、節能控制軟件等。

2、產品配置區別：節能型配置在普通型配置基礎上配備水箱、穩流罐除砂器、水箱呼吸器、流水槽等更多裝置；高檔型配置在節能型配置基礎上又增加了水量、電量檢測裝置，安裝節電程序軟件，控制柜增加微電腦人機界面，遠程監控等；同時泵組采用進口尤孚水泵安裝。

3、產品編號：QXWG-32-120-2

4、產品選型原則：
本著“四節一環保“原則；
① 多臺泵組配合使用，選用“二用一備、三用一備”；
② 酒店、賓館等用水安全性和穩定性要求高的，選用智能無負壓水箱變頻供水；
③ 水泵11kw以上時好選用多臺配合，分流量，降低泵的功率，提高管中泵的使用壽命，更好的節能。

安裝及其它要求
① 成套設備周邊距構筑物距離不小于60cm；
② 室內地面鋪設防滑瓷磚，且有一定坡度坡向集水坑。構筑物頂部及墻壁應貼白色瓷磚或涂刷防水防霉涂料，設備間墻壁上應安設通風扇或相似設備；
③ 所選用的不銹鋼板內外壁必須光滑、潔凈、平整；
④ 設備內部與水接觸的零部件為不銹鋼材質或采取其他措施保證長期不銹蝕。

產品環境要求
① 環境溫度：5℃-40℃；相對濕度≤90%（20℃），無凝露；海拔高度不超過1千米。
② 電源電壓380V±10%,50Hz±2Hz；設備運行地點無導電或爆炸性塵埃，無腐蝕金屬或破壞絕緣的氣體或蒸汽。
